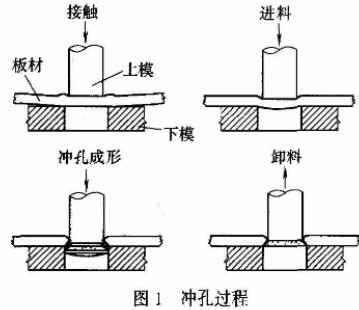

數控沖床上模是整副沖模的上半部，即安裝于壓力機滑塊上的沖模部分。上模座是上模最上面的板狀零件，工件時緊貼壓力機滑塊，并通過模柄或直接一與壓力機滑塊固定。下模是整剮沖模的下半部，即安裝于水力機工作臺而上的沖模部分。下模座是下模底而的板狀零件，工作時直接固定在壓力機工作臺而或墊板上。刃壁是沖裁門?？兹锌诘膫?cè)壁。刃口斜度是沖裁凹?？兹斜诘拿總?cè)斜度。氣墊足以抹縮空氣為原動力的彈頂器。參閱“彈頂器”。反側壓塊是從工作面的另一側支持單向受力凸模的零件。
...

 數控沖床的簡略構造
   1．數控沖床上模
    上模是整副沖模的上半部，即安裝于壓力機滑塊上的沖模部分。
...

  方喜峰，陸宇平，吳洪濤，馬  闖，潘志華，潘殿生
（1．南京航空航天大學，江蘇南京210016 *2.江蘇科技大學，江蘇鎮江212003;3．青島卓東機械科技有限公司，山東青島266400）
  摘要：在通用計算機符號演算軟件Mathcmat-ic5.2的環境下，對新型肘桿式數控轉塔沖床運動學展開分析，并根據滑決行程設計傳動系統各桿件的長度。同時對該數控沖床機身進行動力學分析，用Lanczos方法求出優化前后機身的前10階固有頻率以及振型。運用COSMOS有限元軟件對該沖床的機身進行有限元分析與計算，研究其機身的變形和應力分布情況。根據分析結果，對機身結構進行了優化設計。
...

  摘要：詳細分析了多工位數控沖床用冷沖模具的現狀，并從冷沖模具的材料選擇、熱處理表面處理工藝、機械制造技術的應用等方面論述了國產化研究的技關鍵，提出了制造精密復雜長壽命的具有國際競爭力的模具產品的有效途徑。
關鍵詞：數控沖床；冷沖模具；國產化
  近年來，隨著通訊、電器開關、儀器儀表等行業的迅速發展，板金件沖壓工藝制造過程中多工位數控沖床的應用呈迅猛發展的趨勢，其中絕大部分選用了日本多田、CENTRUM和AMADA公司的系列數控沖床。與普通冷沖模具不同，進口多工位數控沖床用冷沖模具的凹凸模定位精度要求高，因此要求模具制造尺寸精度也很高，同時由于數控沖床的沖速遠高于普通沖床，因此對模具的使用性能也相應提高，這就對模具的材料選擇、熱處理工藝和表面處理工藝等提出了更高的要求，
...

  (1)采用新材料隨著冶金技術的不斷發展，制造模具的新材料小斷出現，迅速推廣和采用這些新材料對提高數控轉塔沖床模具壽命具有顯著成效，現將幾種能提高模具壽命的新材料簡介如下：
  ①Cr4W'2MoV  Cr4W2MoV與Cr12鋼相比，主要特點是共晶碳化物細小，分布均勻．具有較高的淬透性和淬硬性，具有更高的力學性能和耐磨性，并且由于合金元素加入，提高鋼的穩定性。
...

    王立勤
（青島卓東機械科技有限公司，山東青島266400）
  摘要：通過實例，介紹了自動沖壓生產線中雙料檢測系統的選擇和應用。
  關鍵詞：自動沖壓生產線雙料檢測傳感器  A/D模數轉換
...

1引言為了滿足日益增長的食品、飲料化工產品包裝的需要青島卓東機械科技有限公司研制了JK-20型經濟型數控沖床，解決了輕工行業中利用普通沖床進行板料沖壓加工生產率低、耗材多、易發生工傷事故等問題。但當在該數控沖床上沖壓印花板料時，要求印花位于沖裁件中心，這樣對該數控沖床的定位精度提出了較高的要求。為了解決該經濟型開環數控沖床定位精度低的問題，我們分析了其定位誤差產生的原因，根據沖壓加工工藝特點，預先對其工作臺的定位誤差進行動態測定，利用軟件進行定位誤差補償，提高其加工精度02定位誤差產生的原因由功率步進電機通過絲杠驅動的工作臺產生的定位誤差主要有：(1)由絲杠驅動引起的工作臺x'y坐標方向全程分布隨位移非線性變化的誤差。這一誤差在一定時間內具有相對的穩定性但隨著系統投入使用的時間增長傳動副的磨損等還會發生變化。(2)由絲杠產生的反向間隙誤差：(3)由x'y軸導軌不垂直產生的誤差：(4)由功率步進電機失步、過沖產生的誤差。引起步進電機失步和過沖的原因為：過載，起、停過程中的升降速運動不合適，靜態鎖定電流值小。當選擇步進電機時，使系統的負載力矩不超過步進電機的矩頻特性線，并留有一走余量，同時選擇適當?shù)纳殿l規律和曲線與靜態鎖定電流這樣步進電機很少出現失步和過沖現象。因此我們只對前三項定位誤差進行分析并加以補償。3定位誤差補償3.1非線性位移誤差補償由絲杠驅動引起的工作臺x、y坐標方向全程分布的非線性位移誤差在一定時間內是一常值誤差，因此工作臺安裝調整好后，預先對工作臺定位誤差進行動態測量和處理。測量可采用感應同步器及數顯裝置或激光測量裝置等。
...

青島卓東機械科技有限公司    王大坤工程師
    數控沖床安全注意事項及勞防用品佩戴要求
  1．勞防用品佩戴要求。
    ①按照公司的穿著規定著工作服。
...
