數控沖床滾珠絲杠副的參數
發布者：卓東機械 發布時間：2013/8/14 8:16:54

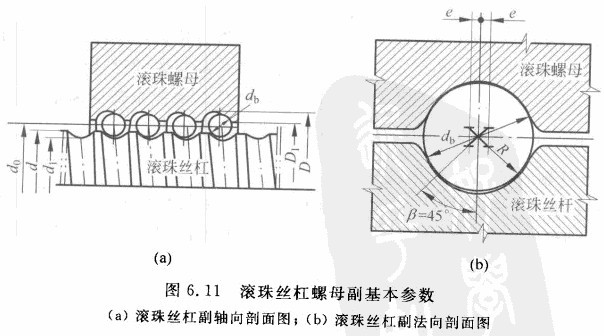

數控沖床滾珠絲杠副的參數有以下幾個(見圖6. 11)。
(1)名義直徑do：滾珠與螺紋滾道在理論接觸角狀態時包絡滾珠球心的圓柱直徑，它是滾珠絲杠副的特征尺寸。
(2)導程P：絲杠相對于螺母旋轉任意2π弧度時，螺母上基準點的軸向位移。
(3)基本導程Po：絲杠相對于螺母旋轉2π弧度時，螺母上基準點的軸向位移。
(4)接觸角盧：在螺紋滾道法向剖面內，滾珠球心與滾道接觸點的連線和螺紋軸線的垂 直線間的夾角，理想接觸角盧等于45°。
此外還有絲杠螺紋大徑d、絲杠蝶、紋小徑dl、螺紋全長i、滾珠直徑db、螺母螺紋大徑D、螺母螺紋小徑隊、滾道圓弧偏心距e以及滾道圓弧半徑R等參數。
導程的大小是根據機床的加工精度要求確定的。精度要求高時，應將導程取小些，這樣在一定的軸向力作用下，絲杠上的摩擦阻力較小。為了使灌珠絲杠副具有一定的承載能力，滾珠直徑db不能太小。導程取小了，就勢必將滾珠直徑db取小，滾珠絲杠副的承載能力亦隨之減小。若滾珠絲杠螺母副的名義直徑d。不變，導程小，則螺旋升角A也小，傳動效率平也將變小。因此，導程的數值在滿足機床加工精度的條件下，應盡可能取大些。
名義直徑do與承載能力直接相關，有的資料推薦滾珠絲杠副的名義直徑do應大于絲杠工作長度的1/30。數控機床常用的進給絲杠，名義直徑do =30-80mm。
數控沖床滾珠直徑db應根據軸承廠提供的尺寸選用。db大，則承載能力也大；但在導程已確定的情況下，db受到絲杠相鄰兩螺紋間的凸起部分寬度所限制。一般情況下，db""='0，6Lo。
設滾珠的工作圈數為J，滾珠總數為N，由試驗結果可知.在每一個循環回路中，各圈滾珠所受的軸向負載不均勻。第一圈滾珠承受總負載的50%左右，第二圈約承受30%，第三圈約為20%。因此，滾珠絲杠副中的每個循環回路的滾珠工作固數取為j=2，5-3.5圈，t作圈數大于3. 5元實際意義。
滾珠的總數N一般不要超過150個。若設計計算時超過規定的更大值，則因流通不暢容易產生堵塞現象。若出現此種情況，可由單回路式改為雙回路式或加大滾珠絲杠的名義直徑d。或加大滾珠直徑db來解決；反之，若工作滾珠的總數N太少，將使得每個滾珠的負載加大，引起過大的彈性變形。
