數控沖床組成部件以及各部件功能

發布者：卓東機械發布時間：2011/1/27 9:53:11

數控沖床由哪兒部分組成，試用框圖表示各部分之間的關系，并簡述各部分的基本功能。

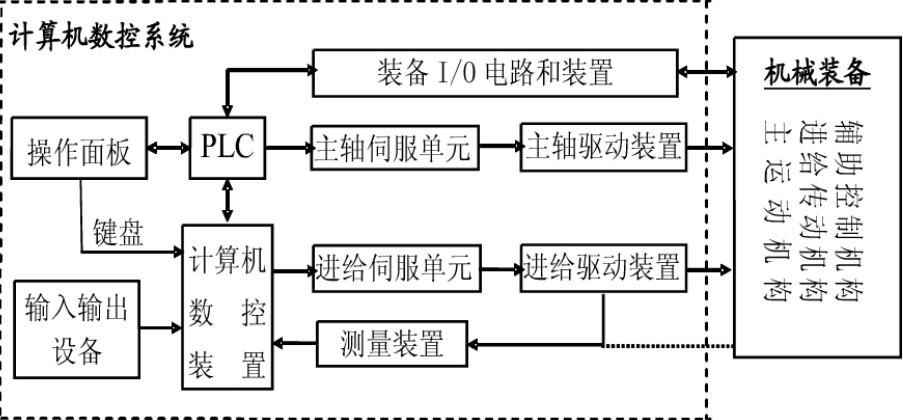

數控轉塔沖床的組成圖示如下
(1)操作面板：作人員與數控裝置進行信息交流的工具。
(2)控制介質與輸入輸出設備：控制介質是記錄零件加工程序的媒介，輸入輸出設備是CNC系統與外部設備進行交互裝置。
(3)CNC裝置根據輸入的零件加工程序進行相應的處理（如運動軌跡處理、機床輸入輸出處理等），然后輸出控制命令到相應的執行部件(伺服單元、驅動裝置和PLC等)CNC裝置是CNC系統的核心。
(4)伺服單元、驅動裝置和測量裝置：保證靈敏、準確地跟蹤CNC裝置指令，包括進給運動指令和主軸運動指令等。
(5)PLC、裝備I/O電路和裝置：接受CNC的M、S、T指令，對其進行譯碼并轉換成對應的控制信號，控制輔助裝置完成裝備相應的開關動作；接受操作面板和裝備側的I/O信號，送給CNC裝置，經其處理后，輸出指令控制CNC系統的工作狀態和裝備的動作。
(6)機械裝備：數控裝備的主體，是實現制造加工的執行部件。
